熱電阻阻值怎么測量

       熱電阻阻值的測量是工業溫度測量和自動化控制中的重要環節，以下是關于熱電阻阻值測量的詳細介紹：

一、測量原理

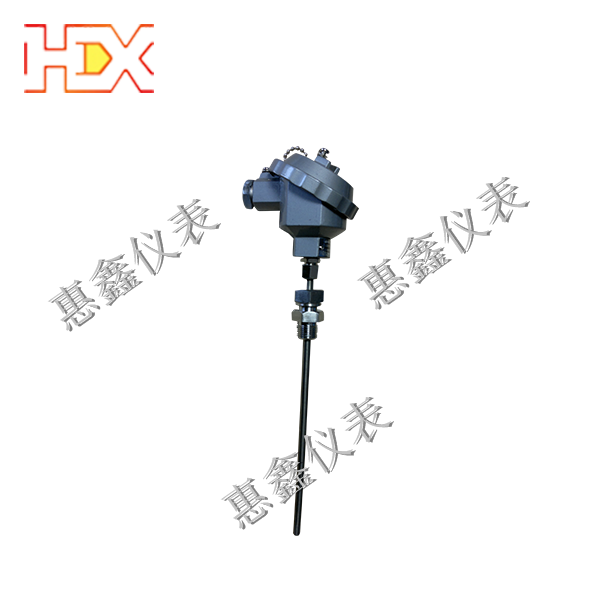

       熱電阻是利用導體或半導體的電阻值隨溫度變化的特性來測量溫度的。常見的熱電阻材料有鉑（Pt）、銅（Cu）等，其中鉑電阻因其測量精度高、性能穩定而被廣泛應用。在測量時，通過測量熱電阻的電阻值，再根據熱電阻的溫度-電阻特性曲線或公式，即可計算出對應的溫度值。

二、測量方法

1. 二線制測量法

       原理：直接將熱電阻的兩個端子通過兩根導線連接到測量儀表上，測量儀表通過測量這兩根導線上的電壓降來計算熱電阻的阻值。

特點：

優點：接線簡單，成本低。

       缺點：由于導線電阻的存在，會產生測量誤差，且誤差隨導線長度的增加而增大，因此只適用于測量精度要求不高的場合或導線較短的情況。

2. 三線制測量法

       原理：在熱電阻的一端連接兩根導線，另一端連接一根導線，共三根導線連接到測量儀表上。測量儀表通過特定的電路設計（如電橋電路），消除導線電阻對測量結果的影響。

特點：

優點：能有效消除導線電阻的影響，提高測量精度，在工業現場應用廣泛。

缺點：接線相對復雜一些，需要保證三根導線的長度、材質等盡量一致，以減少因導線差異帶來的誤差。

3. 四線制測量法

       原理：使用四根導線，兩根用于提供恒定電流，另外兩根用于測量熱電阻兩端的電壓。由于測量電壓的導線中沒有電流通過，因此不存在導線電阻產生的壓降，從而可以精確測量熱電阻的阻值。

特點：

優點：測量精度最高，能完全消除導線電阻的影響，適用于對測量精度要求極高的場合。

缺點：接線復雜，成本較高。

三、測量步驟（以三線制為例）

準備工具和材料：萬用表、三線制熱電阻、連接導線等。

連接線路：將熱電阻的三根導線分別與萬用表或測量儀表的相應端口連接，確保連接牢固。

選擇測量檔位：將萬用表調至電阻測量檔位，并根據熱電阻的阻值范圍選擇合適的量程。

測量阻值：等待萬用表讀數穩定后，記錄下顯示的電阻值。

計算溫度（可選）：如果需要得到對應的溫度值，可根據熱電阻的分度表或溫度-電阻特性公式進行計算。

四、注意事項

測量環境：確保測量環境穩定，避免溫度、濕度等環境因素對測量結果產生影響。

導線選擇：盡量選擇電阻率小、長度短、橫截面積大的導線，以減少導線電阻對測量結果的影響。

接觸電阻：注意連接處的接觸電阻，確保連接良好，避免因接觸不良導致測量誤差。

儀表精度：選擇精度合適的測量儀表，并定期進行校準，以保證測量結果的準確性。
