熱電阻的測溫原理基于導體或半導體的電阻熱效應

      熱電阻，也稱為 RTD，是一種利用金屬或金屬氧化物的電阻值隨溫度變化而變化的特性來測量溫度的傳感器。

以下是詳細介紹：

工作原理

      熱電阻的測溫原理基于導體或半導體的電阻熱效應，即電阻體的阻值隨溫度的變化而變化。當有一定電流通過電阻元件時，通過采集電阻元件兩端的電壓，依據歐姆定律

E=IR

計算出熱電阻值，進而推導出溫度大小。

主要種類

      普通型熱電阻：被測溫度變化直接通過熱電阻阻值變化測量，但引出線等導線電阻變化會影響測量結果。

      鎧裝熱電阻：由感溫元件、引線、絕緣材料、不銹鋼套管組合而成，體積小、熱慣性小、測量滯后小，機械性能好，能彎曲，使用壽命長。

      端面熱電阻：感溫元件由特殊處理的電阻絲材繞制，緊貼溫度計端面，能更準確快速反映被測端面實際溫度，適用于測量軸瓦等機件的端面溫度。

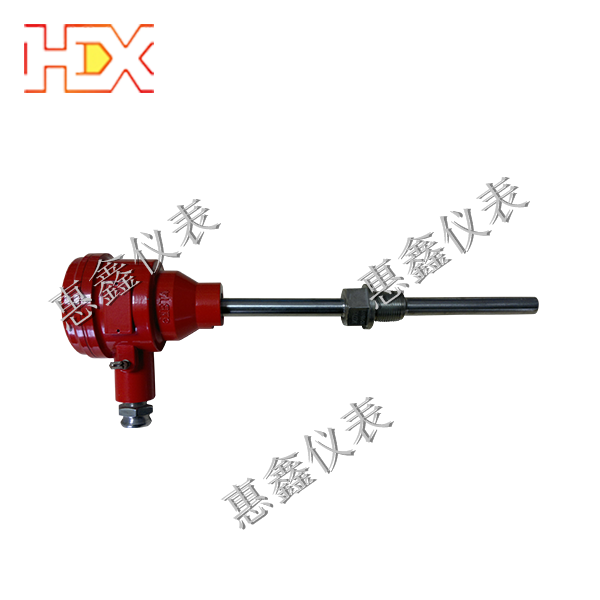

      隔爆型熱電阻：通過特殊結構的接線盒，將外殼內部爆炸性混合氣體爆炸局限在接線盒內，可用于有爆炸危險場所的溫度測量。

常用材料

      鉑熱電阻：精度高，穩定性好，適用于 - 200℃-660℃的溫度測量，常用的分度號有 Pt100、Pt10 等。

      銅熱電阻：在測溫范圍內電阻值和溫度呈線性關系，溫度系數大，價格便宜，但適用于 - 50℃-150℃的溫度范圍，且電阻率小，體積難以小型化，高溫下易氧化。

引線方式

      二線制：在熱電阻兩端各連接一根導線，引線方法簡單，但導線電阻會影響測量精度，適用于測量精度較低的場合。

      三線制：在熱電阻根部一端連接一根引線，另一端連接兩根引線，通常與電橋配套使用，可較好地消除引線電阻的影響，是工業過程控制中最常用的方式。

      四線制：在熱電阻根部兩端各連接兩根導線，可完全消除引線的電阻影響，主要用于高精度的溫度檢測。
