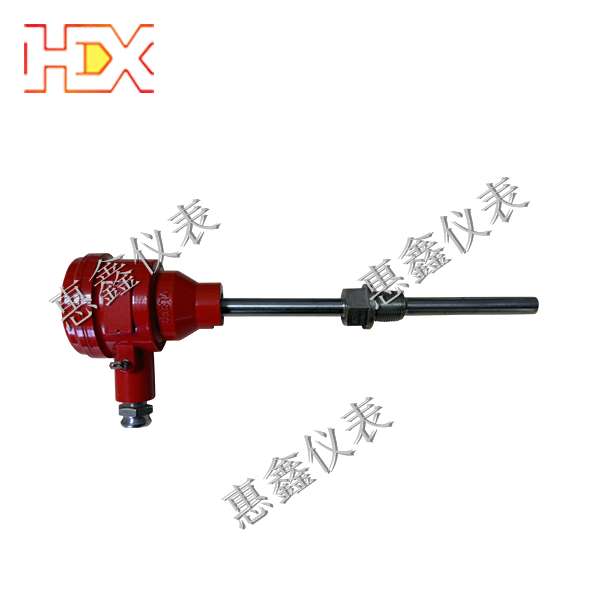

防爆熱電阻的基本原理與類型

     防爆熱電阻的基本原理與類型

工作原理

     利用金屬（如鉑、銅）或半導體材料的電阻隨溫度變化的特性測溫。當溫度升高時，電阻值增加，通過測量電阻變化推算溫度值。

常見類型

隔爆型：通過特殊結構的接線盒，將內部爆炸限制在腔內，阻止火焰?zhèn)鞑サ酵獠俊?/span>

本安型：限制電路中的能量，避免產生火花或高溫。

鎧裝型：感溫元件封裝在不銹鋼套管內，適合高溫高壓環境。

安裝前準備

選型確認

根據介質溫度范圍選擇分度號（如Pt100鉑電阻適用于-200℃~500℃）。

確認防爆等級（如ExdⅡCT4）匹配現場氣體環境。

工具與材料

防爆熱電阻本體、保護套管、密封墊片、防爆電纜、防爆接線盒、力矩扳手等。

安裝步驟與規范

位置選擇

遠離危險源：避開閥門、彎頭、振動源及強磁場，確保測量端與介質充分接觸。

插入深度：

管道中心測溫：插入深度為管道直徑的1/2（如直徑200mm管道插入100mm）。

高溫高壓流體：采用淺插式保護管（主蒸汽管道≥75mm）或熱套式（標準深度100mm）。

煙道測溫：插入深度1m（煙道直徑4m時）。

安裝方式

法蘭安裝：對齊法蘭孔，用螺栓緊固（力矩適中，避免變形）。

螺紋安裝：旋入設備接口，注意力度防止損壞螺紋。

密封處理：使用密封膠帶或墊圈，確保接口無泄漏。

電氣連接

防爆電纜：外徑需與出線孔密封墊圈匹配（如直徑10±1mm）。

接線規范：

采用三線制/四線制消除導線電阻影響。

補償導線極性不可接反，接線盒出線孔朝下防止進水。

使用銅制工具擰緊螺栓，避免產生火花。

接地與防護

外殼接地：接線盒需可靠接地（接地螺釘≥M4）。

防腐處理：腐蝕性環境選用不銹鋼或陶瓷材質，定期檢查涂層。

四、常見故障處理

故障現象 可能原因 解決方案

阻值異常或波動大 接線松動/短路 檢查端子緊固情況，修復絕緣層

測量值偏低 保護套管積水 清理積水并烘干，加裝疏水裝置

敏感體損壞 機械振動/腐蝕 更換熱電阻，加裝減震墊或防腐涂層

響應遲緩 插入深度不足/保護管過粗 調整插入深度或更換適配保護管
